CAMP 3185 Turbolock İlerleme Yakalayıcı Kilitli Makara

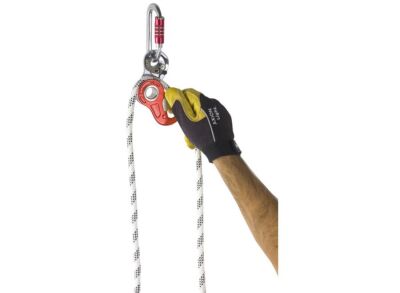

CAMP 3185 Turbolock; palanga, halatlı erişim, kurtarma, kendini kurtarma ve ağaç bakımı uygulamaları için geliştirilmiş kompakt bir ilerleme yakalayıcı makaradır. Bilyalı rulmanlı yüksek verimli makara ile devreye alınıp çıkarılabilen paslanmaz çelik dişli kamı tek gövdede birleştirir.
Dişli kam etkinleştirildiğinde ip yalnızca yük çekme yönünde hareket eder ve geri dönüşte tutulur. Kam devre dışı bırakıldığında Turbolock, ipin iki yönde hareket edebildiği serbest bir tekli makara olarak kullanılabilir.
İki Farklı Çalışma Modu
İlerleme yakalayıcı mod
Paslanmaz çelik dişli kam ipi tek yönde serbest bırakırken ters yöndeki hareketi engeller. Bu mod palanga sistemlerinde çekilen mesafenin korunmasına ve yükün geri kaçmasının sınırlandırılmasına yardımcı olur.
Serbest makara modu
Dişli kam devre dışı bırakıldığında ip her iki yönde serbestçe hareket eder. Böylece cihaz standart, yüksek verimli bir yönlendirme ve palanga makarası olarak kullanılabilir.
Ankrajdan Ayırmadan İp Yerleştirme
Turbolock'un güvenli açılabilir yan plaka sistemi, cihaz ankraj bağlantısından çıkarılmadan ipin makaraya yerleştirilmesine veya çıkarılmasına imkân verir. Güvenlik mekanizması cihaz yük altındayken yan plakanın açılmasını engelleyecek şekilde tasarlanmıştır.
Tek elle kullanıma uygun gövde şekli ve yan plakaların içinde korunan kam kumandası, istenmeyen etkinleştirme riskini azaltmaya yardımcı olur.
%95 Verimli Bilyalı Rulman
41 mm çapındaki hassas işlenmiş alüminyum makara tekeri, kapalı bilyalı rulman üzerinde çalışır. Geniş makara çapı ve rulman sistemi birlikte %95 mekanik verimlilik sağlar.
İki Geniş Bağlantı Noktası
Ana bağlantı noktası ve alt bağlantı gözü, uygun karabinaların bağlantı içerisinde rahatça dönmesine imkân verecek genişliktedir. Bu yapı farklı palanga ve kurtarma sistemlerinin kurulmasını kolaylaştırır.
CAMP Turbolock 3185 Teknik Özellikleri
| Marka | CAMP |
|---|---|
| Model | Turbolock |
| Referans kodu | 3185 |
| Ürün tipi | İlerleme yakalayıcı kilitli makara ve ip tutucu |
| Çalışma modları | İlerleme yakalayıcı / serbest makara |
| Kilitleme sistemi | Devreye alınabilir paslanmaz çelik dişli kam |
| Yataklama sistemi | Kapalı bilyalı rulman |
| Verimlilik | %95 |
| Genel ip çapı | 8-13 mm |
| EN 12841/B ip çapı | 10-13 mm EN 1891 Tip A yarı statik ip |
| Makara tekeri çapı | 41 mm |
| Çalışma yükü – WLL | 5 kN toplam – 2,5 kN × 2 |
| Minimum kopma yükü – MBL | 23 kN |
| EN 12841/B azami toplam ağırlık | 120 kg – kullanıcı ve ekipman toplamı |
| Bağlantı noktaları | 2 adet |
| Bağlantı deliği ölçüleri | Yaklaşık 19 mm ve 21 mm |
| Ağırlık | 198 g |
| Yaklaşık dış ölçüler | 106 × 58 × 27 mm |
| Yan plakalar | Sıcak dövme alüminyum alaşım |
| Makara tekeri | Hassas işlenmiş alüminyum alaşım |
| Kam, pim ve perçinler | Paslanmaz çelik |
| Standartlar | EN 12278, EN 567, EN 12841:2006 Tip B |
| GTIN / EAN | 8005436116914 |
Standarda Göre İp Uyumluluğu
| Kullanım ve standart | Uygun ip | Çap |
|---|---|---|
| EN 12841/B çalışma hattı ip tutucusu | EN 1891 Tip A yarı statik ip | 10-13 mm |
| EN 567 ip tutucu | EN 1891, EN 892 veya EN 564 uyumlu ip | 8-13 mm |
| EN 12278 makara | Üretici talimatında belirtilen uyumlu ipler | 8-13 mm |
Kullanım Alanları
- İlerleme yakalayıcı palanga sistemleri
- Yük ve ekipman çekme uygulamaları
- Halatlı erişim sistemleri
- Profesyonel kurtarma operasyonları
- Kendini kurtarma sistemleri
- Ağaç bakımı ve arborist uygulamaları
- Kapalı alan çalışma ve kurtarma sistemleri
- EN 12841/B uyumlu çalışma hattı tırmanışı
Turbolock ile Standart Makara Arasındaki Fark
| Özellik | Turbolock | Standart makara |
|---|---|---|
| İp hareketi | Tek yönlü veya iki yönlü seçilebilir | Genellikle iki yönlü |
| Geri kaçırmayı sınırlama | Dişli kam ile | Harici Prusik veya ip tutucu gerekir |
| İp tutucu kullanımı | EN 567 ve EN 12841/B | Bulunmaz |
| İpi ankrajdan ayırmadan takma | Mümkün | Modele göre değişir |
Sık Sorulan Sorular
CAMP Turbolock kilitli makara mı?
Evet. Devreye alınabilir dişli kam sayesinde ilerleme yakalayıcı kilitli makara olarak kullanılabilir.
Serbest makara olarak kullanılabilir mi?
Evet. Dişli kam devre dışı bırakıldığında ip iki yönde hareket eder ve cihaz serbest makara olarak çalışır.
Turbolock hangi iplerle kullanılabilir?
Makara ve EN 567 kullanımlarında 8-13 mm iplerle kullanılabilir. EN 12841/B kullanımında 10-13 mm çapındaki EN 1891 Tip A yarı statik ip kullanılmalıdır.
Turbolock'un verimliliği nedir?
41 mm makara tekeri ve kapalı bilyalı rulmanı sayesinde %95 mekanik verimlilik sunar.
Çalışma ve kopma yükü nedir?
Makara kullanımındaki toplam çalışma yükü 5 kN, minimum kopma yükü ise 23 kN'dir.
İp cihaz ankrajdayken takılabilir mi?
Evet. Açılabilir yan plaka sayesinde cihaz ankraj bağlantısından ayrılmadan ip takılabilir veya çıkarılabilir.
Cihaz yük altındayken açılabilir mi?
Hayır. Güvenlik sistemi, makara yük altındayken yan plakanın açılmasını engellemek üzere tasarlanmıştır.
Turbolock düşüş durdurucu mudur?
Hayır. EN 12841/B çalışma hattı ip tutucusu ve EN 567 ip tutucu olarak kullanılabilir; ancak tek başına bir düşüş durdurucu değildir.
Güvenlik Uyarısı
Turbolock yalnızca eğitimli ve yetkin kişiler tarafından, üretici kullanım kılavuzuna uygun olarak kullanılmalıdır. İpin yanlış yönde takılması kilitleme işlevinin çalışmamasına neden olabilir. Kullanımdan önce kamın doğru yönde kilitlediği mutlaka test edilmelidir.
Kam yük altında devre dışı bırakılırsa yük artık tutulmaz. EN 12841/B kullanımında çalışma hattı, EN 12841 Tip A uyumlu cihaz bulunan bağımsız bir güvenlik hattıyla desteklenmelidir. Turbolock tek başına bir düşüş durdurucu değildir ve 2006/42/EC kapsamındaki bir kaldırma makinesi olarak değerlendirilmez.
