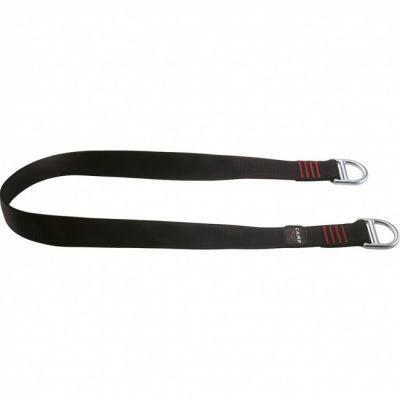

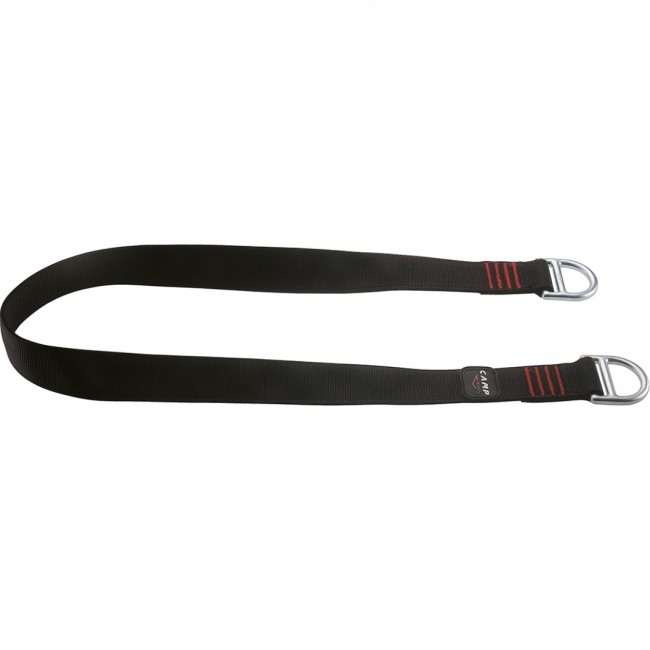

CAMP 2032160 Anchor Webbing, kolon, kiriş ve uygun yapısal elemanların çevresinde geçici ankraj noktası oluşturmak amacıyla geliştirilen 160 cm uzunluğunda, çelik D halkalı polyester ankraj sapanıdır.

44 mm genişliğindeki çift kat polyester kolon yapısı, aşınmaya karşı dayanıklılık ve 35 kN kopma mukavemeti sağlar. Her iki uçta bulunan sabit çelik D halkalar, karabina ve diğer uyumlu konnektörler için tanımlı metal bağlantı noktaları oluşturur.

Serinin en uzun seçeneği olan 160 cm model; daha kısa sapanların çevreleyemediği geniş kolonlar, kirişler ve uygun çelik konstrüksiyon elemanlarında kullanıma yöneliktir. İnşaat, endüstriyel tesis, kule ve iple erişim çalışmalarında kullanılabilir.

Teknik özellikler

160 cm uzunluğun kullanım avantajı

160 cm uzunluk, 80 ve 120 cm modellere göre daha geniş yapısal elemanların çevresinde ankraj oluşturmak için daha fazla erişim sağlar. Büyük kolonlar, geniş kirişler ve uygun çelik konstrüksiyon elemanları çevresinde bağlantı kurulması gereken uygulamalarda tercih edilebilir.

Doğru uzunluk seçilirken yalnızca yapısal elemanın çevresi değil; sapanın bağlantı düzeni, konnektörlerin konumu, olası gevşeklik ve gerekli düşüş açıklığı da değerlendirilmelidir. Gereğinden uzun sapan kullanılması, sistemde istenmeyen hareket ve daha büyük düşüş mesafesi oluşturabilir.

44 mm çift kat polyester kolon

Ürünün taşıyıcı tekstil bölümü, 44 mm genişliğinde yüksek mukavemetli polyester kolondan üretilmiştir. Çift kat yapı, ürünün mukavemetini ve mekanik aşınmaya karşı direncini destekler.

Taşıyıcı katmanlar yüksek mukavemetli poliamid dikişlerle birleştirilmiştir. Kullanım öncesinde kolonun bütün yüzeyi ve özellikle dikiş bölgeleri kesik, sökülme, tüylenme, yanık ve kimyasal hasar bakımından kontrol edilmelidir.

Sabit çelik D halkaların avantajı

Her iki uçta bulunan sabit çelik D halkalar, uyumlu karabina ve konnektörlerin bağlanabileceği tanımlı metal bağlantı noktaları sağlar. Bu yapı, bağlantının doğrudan polyester kolon üzerine yapılmasını önlemeye ve konnektörün doğru konumda tutulmasına yardımcı olur.

D halkalar kullanılmadan önce deformasyon, çatlak, korozyon, keskin çapak ve aşırı aşınma bakımından incelenmelidir. Kullanılan konnektörlerin halka içinde serbestçe konumlanması ve yan yüklemeye maruz kalmaması sağlanmalıdır.

Kullanım alanları

• Geçici ankraj noktası oluşturulması
• Endüstriyel yüksekte çalışma sistemleri
• İple erişim ve rope access uygulamaları
• İnşaat ve çelik konstrüksiyon çalışmaları
• Kule, direk ve enerji tesisleri
• Bakım ve montaj çalışmaları
• Geniş kolon ve kirişlerin çevresinde ankraj oluşturulması

EN 795 Tip B geçici ankraj kullanımı

EN 795 Tip B kapsamındaki taşınabilir ankraj ekipmanları, uygun bir yapısal eleman ile kişisel düşmeye karşı koruma sisteminin diğer bileşenleri arasında bağlantı oluşturur. Anchor Webbing kalıcı bir bina ankrajı değildir; çalışma tamamlandığında sökülebilen geçici bir ankraj bileşenidir.

Sapanın bağlanacağı kolon, kiriş veya diğer yapısal elemanın yeterli dayanıma sahip olduğu yetkin kişi tarafından doğrulanmalıdır. Mukavemeti bilinmeyen borulara, korkuluklara, tesisatlara veya keskin kenarlı zayıf yapılara bağlanmamalıdır.

İki kişilik ankraj uygulaması

CEN/TS 16415 kapsamındaki uygulamalarda ürün iki kişinin aynı ankraj düzenini kullanmasına uygun olarak değerlendirilmiştir. Ancak bu uygunluk yalnızca sapanın teknik özelliği değildir.

Yapısal ankraj noktası, karabinalar, bağlantı elemanları ve sistemde bulunan diğer bütün bileşenler iki kişinin oluşturabileceği yükleri karşılamalıdır. Kurulum şekli ve iki kişilik kullanım, CAMP talimatlarına göre yetkin kişi tarafından doğrulanmalıdır.

EN 354 bağlantı elemanı olarak kullanım

CAMP Anchor Webbing, EN 354 kapsamında bağlantı elemanı olarak da kullanılabilir. Ancak EN 354 uyumlu bir bağlantı elemanı tek başına enerji emici veya eksiksiz bir düşüş durdurma sistemi değildir.

Serbest düşüş ihtimali bulunan bir sistemde uygun EN 355 enerji emici kullanılmalı ve enerji emici, sapan ve konnektörler dahil birleştirilmiş sistemin toplam uzunluğu üretici talimatlarına uygun olmalıdır. 160 cm modelde enerji emici ve konnektörler için sınırlı uzunluk kalacağı özellikle dikkate alınmalıdır.

35 kN değeri ne anlama gelir?

Belirtilen 35 kN, ürünün kopma mukavemetidir. Bu değer doğrudan 3.500 kg çalışma yükü, kullanıcı ağırlığı veya güvenli yük kaldırma kapasitesi olarak yorumlanmamalıdır.

Ürün yük kaldırma sapanı, vinç sapanı veya yük bağlama ekipmanı değildir. İnsanların düşmeye karşı korunmasına yönelik ankraj ve bağlantı sistemlerinde, CAMP kullanım talimatlarına uygun şekilde kullanılmalıdır.

Kullanım öncesi kontrol

• Polyester kolonun bütün yüzeyini kesik, yırtık, tüylenme ve aşırı aşınmaya karşı inceleyin.
• Dikişlerde kopma, gevşeme, sökülme veya renk değişikliği olup olmadığını kontrol edin.
• Isı, alev, kimyasal, boya, yağ veya UV kaynaklı hasar belirtilerini kontrol edin.
• Çelik D halkalarda deformasyon, çatlak, korozyon ve keskin çapak bulunmadığından emin olun.
• Ürün etiketi, CE işareti ve bireysel seri numarasının okunabilir olduğunu doğrulayın.
• Sapanı düğümleyerek, burarak veya keskin şekilde katlayarak kullanmayın.
• Düşüşe maruz kalan, aşırı yüklenen veya güvenliği konusunda şüphe oluşan ürünü kullanımdan çıkarın.

CAMP Anchor Webbing uzunluk seçenekleri

Sıkça sorulan sorular

CAMP 2032160 kaç cm uzunluğundadır?

Ürün 160 cm, yani 1,6 metre uzunluğundadır.

Perlon genişliği kaç milimetredir?

Polyester ankraj kolonunun genişliği 44 mm'dir. Ürün çift kat polyester yapıdan üretilmiştir.

Ürünün mukavemeti ve ağırlığı nedir?

CAMP 2032160 modelinin kopma mukavemeti 35 kN, ağırlığı ise yaklaşık 400 gramdır.

Uçlarında bağlantı halkası var mı?

Evet. Ürünün her iki ucunda sabit, çinko kaplı karbon çelik D halkalar bulunur.

İki kişi aynı ankrajı kullanabilir mi?

Ürün CEN/TS 16415 kapsamında iki kişilik ankraj uygulamalarına uygundur. Bunun için yapısal ankrajın ve sistemdeki diğer bütün bileşenlerin de iki kişilik kullanıma uygun olması gerekir.

Yük kaldırmak için kullanılabilir mi?

Hayır. CAMP Anchor Webbing bir yük kaldırma veya vinç sapanı değildir. Kişisel düşmeye karşı koruma sistemlerinde ankraj ve bağlantı bileşeni olarak kullanılır.
