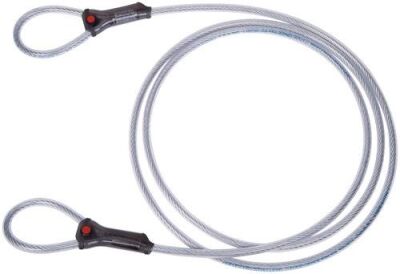

CAMP 3376200 Anchor Cable, geniş kolonlar, kirişler ve uygun yapısal ankraj noktaları çevresinde geçici bağlantı oluşturmak amacıyla geliştirilen 200 cm uzunluğunda çelik ankraj sapanıdır. 2 metre uzunluğundaki bu model, kısa ankraj sapanlarının çevreleyemediği daha geniş yapısal elemanlarda ek erişim sağlar.

Taşıyıcı gövdesi 6 mm çapında galvanizli karbon çelik kablodan üretilen ürün, tekstil sapanlara kıyasla kesilme ve mekanik aşınma riskinin yüksek olduğu çalışma ortamları için dayanıklı bir bağlantı seçeneğidir. 25 kN mukavemete sahip CAMP 3376200; endüstriyel yüksekte çalışma, iple erişim, kule, inşaat ve ağaç bakım uygulamalarında kullanılabilir.

Teknik özellikler

200 cm uzunluğun kullanım avantajı

200 cm uzunluk; büyük kolonların, geniş kirişlerin, çelik konstrüksiyon elemanlarının ve uygun ağaç gövdelerinin çevresinde bağlantı oluşturulması gereken uygulamalar için geliştirilmiştir. Daha kısa modellere göre geniş yapısal elemanların çevresinden dolaşmak ve uygun bağlantı düzenini kurmak için daha fazla erişim sağlar.

Uzunluk seçiminde yalnızca yapının çevresi dikkate alınmamalıdır. Sapanın bağlantı şekli, ankraj noktasının konumu, kullanılacak konnektörler, olası serbest düşüş mesafesi ve kullanıcının altındaki düşüş açıklığı birlikte hesaplanmalıdır. Gereğinden uzun bir bağlantı, düşüş mesafesini ve sistemde oluşabilecek hareket alanını artırabilir.

Galvanizli çelik kablo ve koruyucu yapı

CAMP Anchor Cable'ın taşıyıcı gövdesi, yüksek kesilme direnci ve dayanıklılık sağlamak amacıyla 6 mm çapında galvanizli karbon çelik kablodan üretilmiştir. Kabloyu çevreleyen 10 mm dış çaplı plastik kılıf, kablonun dış etkilerden korunmasına ve daha kontrollü kullanılmasına yardımcı olur.

Her iki uçta bulunan geniş ve eşit büyüklükteki bağlantı halkaları, uygun karabina ve bağlantı elemanlarının takılmasını kolaylaştırır. Halkalar dayanıklı alüminyum preslerle kapatılmıştır. Pres bölgelerindeki düşük profilli şeffaf koruyucular, bağlantı noktalarının görsel olarak kontrol edilmesine olanak verir.

Bağlantı seçenekleri

Uç halkalarının birbirinin içinden geçebilmesi, sapanın farklı yapısal ankraj noktalarında çeşitli şekillerde kurulabilmesini sağlar. Kullanılabilecek bağlantı şekli, çalışma sahasına ve CAMP kullanım talimatlarına göre belirlenmelidir.

• Uygun ankraj noktasına doğrudan bağlantı
• Kolon, kiriş veya uygun yapısal elemanın çevresine sarma
• Bir halkanın diğer halkanın içinden geçirilmesiyle boğma bağlantı

Boğma bağlantı ve yapının çevresine sarma uygulamalarında sapanın burulmamasına, düğümlenmemesine ve keskin açıyla katlanmamasına dikkat edilmelidir. Bağlantı yöntemi, ürünün üretici tarafından izin verilen kullanım biçimleriyle uyumlu olmalıdır.

Kullanım alanları

• Endüstriyel yüksekte çalışma sistemleri
• İple erişim ve rope access çalışmaları
• Kule ve enerji tesisleri
• İnşaat ve çelik konstrüksiyon uygulamaları
• Ağaç bakımı ve arborist çalışmaları
• Geniş kolon ve kiriş çevresinde geçici ankraj oluşturulması
• Kesilme ve aşınma riskinin yüksek olduğu çalışma ortamları

Standartlar ve sistemdeki görevi

CAMP 3376200 Anchor Cable, EN 795 Tip B kapsamında taşınabilir geçici ankraj ekipmanı ve EN 354 kapsamında bağlantı elemanı olarak kullanılabilir. Ürün ayrıca EN 566, CEN/TS 16415 ve ANSI/ASSP Z359.18 gereklilikleri doğrultusunda test edilmiştir.

EN 354 kapsamındaki bir bağlantı elemanı tek başına enerji emici veya eksiksiz bir düşüş durdurma sistemi değildir. Düşüş durdurma bağlantısı oluşturulması gerekiyorsa uygun bir EN 355 enerji emici, uyumlu konnektörler ve diğer gerekli sistem bileşenleri kullanılmalıdır.

25 kN değeri ne anlama gelir?

Belirtilen 25 kN, ürünün teknik mukavemet değeridir. Bu değer doğrudan kilogram cinsinden çalışma yükü, kullanıcı ağırlığı veya her bağlantı halkasının ayrı taşıma kapasitesi anlamına gelmez.

Sistemin güvenliği; yapısal ankraj noktasının dayanımı, bağlantı yöntemi, konnektörler, sapanın yerleşimi ve diğer bütün bileşenlerin uygunluğu birlikte değerlendirilerek belirlenmelidir.

İki kişilik ankraj uygulaması

CEN/TS 16415 kapsamındaki iki kişilik ankraj uygulamalarında yalnızca çelik sapanın standarda uygun olması yeterli değildir. Bağlantı yapılan yapısal ankraj noktası, konnektörler ve sistemdeki diğer bileşenler de iki kişinin oluşturabileceği yükleri karşılayacak şekilde seçilmelidir. Kurulum, yetkin kişi tarafından kontrol edilmelidir.

Kullanım öncesi kontrol

• Çelik kabloda kopuk tel, ezilme, korozyon veya kalıcı şekil değişikliği olup olmadığını kontrol edin.
• Koruyucu kılıfta kesik, erime, çatlama veya aşırı aşınma bulunmadığından emin olun.
• Uç halkaları, alüminyum presler ve pres koruyucularını inceleyin.
• Ürün etiketi, seri numarası ve işaretlerin okunabilir olduğunu doğrulayın.
• Sapanı düğümleyerek, burarak veya keskin biçimde katlayarak kullanmayın.
• Keskin kenar temasında uygun kenar koruması ve saha risk değerlendirmesi uygulayın.
• Düşüşe maruz kalan, aşırı yüklenen veya güvenliği konusunda şüphe oluşan ürünü kullanımdan çıkarın.

CAMP Anchor Cable uzunluk seçenekleri

Sıkça sorulan sorular

CAMP 3376200 kaç metre uzunluğundadır?

Ürün 200 cm, yani 2 metre uzunluğundadır.

Ürünün mukavemeti ve ağırlığı nedir?

CAMP 3376200 modelinin teknik mukavemeti 25 kN, ağırlığı ise yaklaşık 510 gramdır.

Çelik kablonun çapı nedir?

Taşıyıcı galvanizli karbon çelik kablonun çapı 6 mm, dış koruyucu kılıfın çapı ise yaklaşık 10 mm'dir.

200 cm model nerelerde tercih edilir?

Daha geniş kolon, kiriş, çelik konstrüksiyon elemanı veya uygun ağaç gövdesi çevresinde geçici ankraj bağlantısı oluşturulması gereken uygulamalarda tercih edilebilir.

Düşüş durdurma bağlantısı olarak tek başına kullanılabilir mi?

Hayır. Ürün tek başına enerji emici değildir. Düşüş durdurma uygulamasında uygun EN 355 enerji emici ve diğer uyumlu bileşenler gerekir. Ancak 200 cm ürünün kendisi 2 metre olduğu için toplam sistem uzunluğu ayrıca kontrol edilmelidir.

Ürün keskin kenarlarda kesilmez mi?

Çelik kablo yapısı yüksek kesilme direnci sağlar ancak ürün kesilmez değildir. Keskin kenar bulunan alanlarda temas şekli değerlendirilmeli ve gerektiğinde uygun kenar koruyucu kullanılmalıdır.
