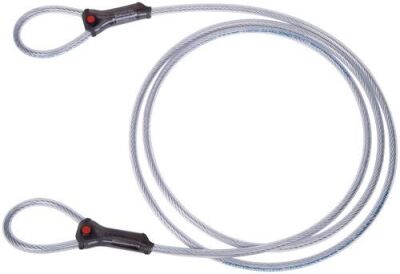

CAMP 3376300 Anchor Cable, büyük kolonlar, geniş kirişler, çelik konstrüksiyon elemanları ve uygun yapısal ankraj noktaları çevresinde geçici bağlantı oluşturmak için geliştirilen 300 cm uzunluğunda çelik ankraj sapanıdır. 3 metre uzunluğuyla CAMP Anchor Cable serisinin en uzun modelidir.

6 mm çapındaki galvanizli karbon çelik kablo, tekstil sapanlara kıyasla kesilme ve mekanik aşınma riskinin yüksek olduğu çalışma ortamlarında dayanıklı bir bağlantı çözümü sunar. 25 kN mukavemete sahip CAMP 3376300; endüstriyel yüksekte çalışma, iple erişim, kule, inşaat ve ağaç bakım uygulamalarında kullanılmak üzere tasarlanmıştır.

Teknik özellikler

3 metre çelik ankraj sapanı ne zaman tercih edilir?

300 cm model; daha kısa ankraj sapanlarının çevreleyemediği büyük kolonlar, geniş kirişler, çelik konstrüksiyon elemanları ve uygun ağaç gövdeleri çevresinde bağlantı oluşturmak için tercih edilebilir. Uzun yapısı, ankraj noktasının doğrudan erişilebilir olmadığı özel saha geometrilerinde daha fazla erişim sağlar.

Ancak daha uzun bir sapan her uygulamada daha güvenli veya daha uygun anlamına gelmez. Kullanılmayan fazla uzunluk; sistemde gevşeklik, istenmeyen hareket ve daha büyük düşüş mesafesi oluşturabilir. Bu nedenle 3 metre model yalnızca çalışma sahasının geometrisi gerçekten bu uzunluğu gerektiriyorsa seçilmelidir.

Galvanizli çelik kablo ve koruyucu yapı

CAMP Anchor Cable'ın taşıyıcı gövdesi, yüksek kesilme direnci ve dayanıklılık sağlamak amacıyla 6 mm çapında galvanizli karbon çelik kablodan üretilmiştir. Kabloyu çevreleyen 10 mm dış çaplı plastik kılıf, kablonun dış etkilere karşı korunmasına ve kontrollü kullanılmasına yardımcı olur.

Her iki uçta bulunan geniş ve eşit büyüklükteki halkalar, uygun konnektörlerin takılmasını kolaylaştırır. Halkalar dayanıklı alüminyum preslerle kapatılmıştır. Pres bölgelerindeki düşük profilli şeffaf koruyucular, bağlantı noktalarının görsel olarak kontrol edilmesine imkân verir.

Bağlantı seçenekleri

Uç halkalarının birbirinin içinden geçebilmesi, sapanın farklı ankraj noktalarında çeşitli şekillerde kurulabilmesini sağlar. Uygulanacak bağlantı yöntemi saha şartlarına, yapılacak risk değerlendirmesine ve CAMP kullanım talimatlarına göre belirlenmelidir.

• Uygun yapısal ankraj noktasına doğrudan bağlantı
• Kolon, kiriş veya uygun yapısal elemanın çevresine sarma
• Bir halkanın diğer halkanın içinden geçirilmesiyle boğma bağlantı

Boğma bağlantı ve yapının çevresine sarma uygulamalarında sapanın burulmamasına, düğümlenmemesine ve keskin şekilde katlanmamasına dikkat edilmelidir. Çelik kabloya zarar verebilecek küçük çaplı veya keskin dönüşlerden kaçınılmalıdır.

Kullanım alanları

• Endüstriyel yüksekte çalışma sistemleri
• İple erişim ve rope access uygulamaları
• Kule ve enerji tesisleri
• İnşaat ve çelik konstrüksiyon çalışmaları
• Ağaç bakımı ve arborist uygulamaları
• Geniş kolon ve kiriş çevresinde geçici ankraj oluşturulması
• Kesilme ve aşınma riskinin yüksek olduğu çalışma ortamları

Standartlar ve sistemdeki görevi

CAMP 3376300 Anchor Cable, EN 795 Tip B kapsamında taşınabilir geçici ankraj ekipmanı olarak kullanılabilir. Ürün ailesi ayrıca EN 354, EN 566, CEN/TS 16415 ve ANSI/ASSP Z359.18 standartlarına göre belgelendirilmiştir.

Bir ürünün birden fazla standarda uygun olması, bütün kullanım biçimlerinin her uzunluk seçeneğinde otomatik olarak uygun olduğu anlamına gelmez. Kurulacak sistemin amacı, bağlantı biçimi ve toplam uzunluğu üreticinin talimatlarıyla birlikte değerlendirilmelidir.

Yatay yaşam hattı olarak kullanılabilir mi?

CAMP 3376300 tek başına bir yatay yaşam hattı sistemi değildir. Ürünün iki farklı ankraj noktası arasında gerilmesi, onu otomatik olarak yatay yaşam hattına dönüştürmez. Yatay yaşam hattı uygulamalarında bu amaçla tasarlanmış ve belgelendirilmiş sistemler kullanılmalıdır.

25 kN değeri ne anlama gelir?

Belirtilen 25 kN, ürünün teknik mukavemet değeridir. Bu değer doğrudan kilogram cinsinden çalışma yükü, kullanıcı ağırlığı veya her bağlantı halkasının ayrı taşıma kapasitesi olarak yorumlanmamalıdır.

Sistemin güvenliği; yapısal ankraj noktasının dayanımı, bağlantı yöntemi, kullanılan konnektörler ve diğer bütün bileşenlerin uyumluluğu birlikte değerlendirilerek belirlenmelidir.

İki kişilik ankraj uygulaması

CEN/TS 16415 kapsamındaki iki kişilik ankraj uygulamalarında yalnızca çelik sapanın uygun olması yeterli değildir. Yapısal ankraj noktası, konnektörler ve sistemdeki diğer bileşenler iki kişinin oluşturabileceği yükleri karşılayacak şekilde seçilmeli ve kurulum yetkin kişi tarafından doğrulanmalıdır.

Kullanım öncesi kontrol

• Çelik kablonun bütün uzunluğunu kopuk tel, ezilme, korozyon ve kalıcı bükülmeye karşı kontrol edin.
• Koruyucu kılıfta kesik, erime, çatlama veya aşırı aşınma bulunmadığından emin olun.
• Uç halkaları, alüminyum presler ve şeffaf pres koruyucularını inceleyin.
• Ürün etiketi, seri numarası ve işaretlerin okunabilir olduğunu doğrulayın.
• Sapanı düğümleyerek, burarak veya keskin açıyla katlayarak kullanmayın.
• Kullanılmayan fazla uzunluğun çalışma alanında takılma veya ilave düşüş mesafesi oluşturmadığından emin olun.
• Keskin kenar temasında uygun kenar koruması ve saha risk değerlendirmesi uygulayın.
• Düşüşe maruz kalan, aşırı yüklenen veya güvenliği konusunda şüphe oluşan ürünü kullanımdan çıkarın.

CAMP Anchor Cable uzunluk seçenekleri

Sıkça sorulan sorular

CAMP 3376300 kaç metre uzunluğundadır?

Ürün 300 cm, yani 3 metre uzunluğundadır ve Anchor Cable serisinin en uzun modelidir.

Ürünün mukavemeti ve ağırlığı nedir?

CAMP 3376300 modelinin teknik mukavemeti 25 kN, ağırlığı ise yaklaşık 705 gramdır.

3 metre model hangi uygulamalar için tercih edilir?

Daha kısa sapanların çevreleyemediği büyük kolon, geniş kiriş, çelik konstrüksiyon elemanı veya uygun ağaç gövdesi çevresinde geçici ankraj bağlantısı oluşturulması gereken uygulamalarda tercih edilebilir.

EN 355 enerji emiciyle düşüş durdurma lanyardı olarak kullanılabilir mi?

300 cm modelin nominal uzunluğu, enerji emicili düşüş durdurma lanyardı için belirtilen 2 metre toplam uzunluk sınırını tek başına aşar. Bu nedenle 3 metre model bu amaçla kullanılmamalı, üreticinin izin verdiği ankraj ve bağlantı uygulamaları kapsamında değerlendirilmelidir.

Yatay yaşam hattı olarak kullanılabilir mi?

Hayır. Ürün tek başına yatay yaşam hattı değildir. Yatay yaşam hattı uygulamalarında bu amaç için tasarlanmış ve belgelendirilmiş sistemler kullanılmalıdır.

Ürün keskin kenarlarda kesilmez mi?

Çelik kablo yüksek kesilme direnci sağlar ancak kesilmez değildir. Keskin kenar bulunan alanlarda temas şekli değerlendirilmeli ve gerektiğinde uygun kenar koruması kullanılmalıdır.
