Yanıcı gaz, buhar, sis veya yanıcı toz bulunan iş yerlerinde patlama riski sadece üretimi değil; çalışan güvenliğini, tesis sürekliliğini ve yasal sorumlulukları doğrudan etkiler. Bu rehberde Patlamadan Korunma Dokümanı’nın ne olduğunu, kim tarafından hazırlandığını, ATEX–Exproof–Zone kavramlarının farklarını ve doğru ekipman seçiminin neden kritik olduğunu sade bir dille anlattık.
Patlayıcı ortam; yanıcı gaz, buhar, sis veya yanıcı tozların hava ile belirli oranlarda karışması ve bir tutuşturucu kaynakla temas ettiğinde hızlı yanma / patlama oluşturabilecek hale gelmesidir.
Bu risk sadece rafineri, akaryakıt istasyonu veya kimya tesislerinde görülmez. Boyahaneler, un fabrikaları, yem tesisleri, solvent kullanılan alanlar, LPG / doğalgaz kullanılan bölümler, toz toplama sistemleri, akü şarj alanları, boya kabinleri ve depolama sahaları da patlayıcı ortam riski taşıyabilir.
| 1. Yanıcı madde | Gaz, buhar, sis veya yanıcı toz |
| 2. Oksijen | Atmosferdeki hava |
| 3. Tutuşturucu kaynak | Kıvılcım, sıcak yüzey, statik elektrik, alev, elektrik arkı, mekanik sürtünme |
Patlamadan Korunma Dokümanı, iş yerinde oluşabilecek patlayıcı ortam risklerinin belirlendiği, değerlendirildiği ve bu risklere karşı alınacak teknik / organizasyonel önlemlerin yazılı hale getirildiği resmi dokümandır.
Bu doküman sadece “bir rapor” değildir. İş yerindeki tehlikeli bölgelerin belirlenmesi, zone sınıflandırması, uygun ekipman seçimi, bakım-kontrol planı, çalışan eğitimi, uyarı işaretleri ve patlama riskinin yönetilmesi için yol haritasıdır.
Patlamadan Korunma Dokümanı’nın hazırlanmasından temel olarak işveren sorumludur. Ancak dokümanın teknik içeriği; patlayıcı ortamlar, kimyasal riskler, proses güvenliği, elektriksel ekipman uygunluğu, havalandırma, statik elektrik, zone hesapları ve iş sağlığı güvenliği bilgisi gerektirir.
Bu nedenle doküman genellikle aşağıdaki uzmanlıkların birlikte çalışmasıyla hazırlanır:
Sağlıklı bir Patlamadan Korunma Dokümanı hazırlama süreci adım adım ilerlemelidir. Eksik bilgiyle yapılan zone sınıflandırması, yanlış ekipman seçimine ve ciddi güvenlik açıklarına neden olabilir.
İş yerinde kullanılan yanıcı, parlayıcı, patlayıcı ve toz oluşturabilecek maddeler belirlenir. Güvenlik Bilgi Formları incelenir. Parlama noktası, buhar basıncı, patlama limitleri, yoğunluk, toz partikül özellikleri ve proses sıcaklığı değerlendirilir.
Dolum noktaları, tank çevreleri, solvent kullanım alanları, boya kabinleri, toz filtreleri, silo içleri, konveyör hatları, akü şarj alanları, vana-flanş bağlantıları, havalandırma çıkışları ve bakım sırasında açılan ekipmanlar incelenir.
Elektrik arkı, sıcak yüzey, statik elektrik, mekanik kıvılcım, sigara, açık alev, kaynak işlemi, uygunsuz el aleti, motor, armatür, pano, fan ve sensör gibi tüm potansiyel tutuşturucu kaynaklar değerlendirilir.
Patlayıcı ortamın oluşma sıklığı ve ortamda kalma süresine göre alanlar zone sınıflarına ayrılır. Gaz, buhar ve sis için Zone 0, 1, 2; yanıcı tozlar için Zone 20, 21, 22 sınıfları kullanılır.
Belirlenen zone sınıfına göre aydınlatma, pano, fiş-priz, sensör, siren, el feneri, projektör, fan, motor ve diğer ekipmanların uygun kategoride olması gerekir. Yanlış zone için seçilen ekipman, patlama riskini artırabilir.
Havalandırma, gaz algılama, toz birikimini önleme, statik elektrik topraklaması, sıcak çalışma izinleri, periyodik kontroller, eğitimler, talimatlar, bakım planı ve acil durum prosedürleri dokümana eklenir.
ATEX, patlayıcı atmosferlerde kullanılacak ekipman ve koruyucu sistemler için güvenlik yaklaşımını ifade eder. ATEX kapsamında bir ürünün hangi patlayıcı ortamda, hangi koruma seviyesinde ve hangi gaz / toz grubunda kullanılabileceği işaretlemelerle belirtilir.
Kısaca ATEX; “bu ekipman patlayıcı ortamda kullanılmaya uygun mu, hangi zone için uygun, gaz mı toz mu, sıcaklık sınıfı ne, koruma tipi ne?” sorularına cevap verir.
Exproof, “explosion proof” yani patlamaya karşı korumalı ekipman anlamında kullanılır. Ancak pratikte “exproof ürün” denildiğinde, patlayıcı ortamda güvenle kullanılmak üzere özel koruma tipleriyle tasarlanmış ve uygun sertifikasyonlara sahip ürünler anlaşılır.
Exproof aydınlatma armatürleri, exproof el fenerleri, exproof projektörler, exproof panolar ve exproof fiş-priz sistemleri; patlayıcı atmosfer bulunan alanlarda tutuşturucu kaynak oluşmasını engellemek veya kontrol altına almak amacıyla tercih edilir.
Exproof ürünler hakkında temel bilgi almak için eski rehberimizi de inceleyebilirsiniz: Exproof Nedir? ATEX Ürünler Rehberi
Zone, patlayıcı ortamın oluşma ihtimaline ve ortamda kalma süresine göre yapılan tehlikeli bölge sınıflandırmasıdır. Zone sınıfı ne kadar yüksek riskli ise, kullanılacak ekipmanın koruma seviyesi de o kadar yüksek olmalıdır.
| Zone | Anlamı | Örnek |
|---|---|---|
| Zone 0 | Patlayıcı ortam sürekli, uzun süreli veya sık oluşur. | Tank içi, sürekli buhar bulunan kapalı hacim |
| Zone 1 | Normal çalışma sırasında ara sıra patlayıcı ortam oluşabilir. | Dolum noktası, vana çevresi, solvent transfer alanı |
| Zone 2 | Normal çalışmada beklenmez; oluşursa kısa süreli olur. | Havalandırmalı çevre alan, sızıntı ihtimali düşük bölge |
| Zone | Anlamı | Örnek |
|---|---|---|
| Zone 20 | Yanıcı toz bulutu sürekli veya uzun süreli bulunabilir. | Silo içi, filtre iç hacmi |
| Zone 21 | Normal çalışma sırasında ara sıra toz bulutu oluşabilir. | Torba boşaltma noktası, toz transfer noktası |
| Zone 22 | Normal çalışmada beklenmez; oluşursa kısa süreli olur. | Toz birikimi olabilecek çevre alanlar |
Patlayıcı ortamda kullanılacak ekipman seçilirken zone sınıfı ile ekipman kategorisinin uyumlu olması gerekir. Genel yaklaşım şu şekildedir:
| Alan | Gaz Zone | Toz Zone | Ekipman Kategorisi |
|---|---|---|---|
| Çok yüksek risk | Zone 0 | Zone 20 | Kategori 1 |
| Yüksek risk | Zone 1 | Zone 21 | Kategori 2 |
| Düşük / kısa süreli risk | Zone 2 | Zone 22 | Kategori 3 |
| Kavram | Ne ifade eder? |
|---|---|
| Zone | Alan risk sınıfıdır. Patlayıcı ortamın nerede ve ne sıklıkla oluştuğunu gösterir. |
| ATEX | Patlayıcı ortamda kullanılacak ekipman ve koruyucu sistemlerin uygunluk yaklaşımıdır. |
| Exproof | Patlamaya karşı korumalı ekipman için kullanılan pratik tanımdır. |
Patlayıcı ortam oluşma ihtimali bulunan birçok işletmede Patlamadan Korunma Dokümanı ihtiyacı doğabilir. Öne çıkan sektörler şunlardır:

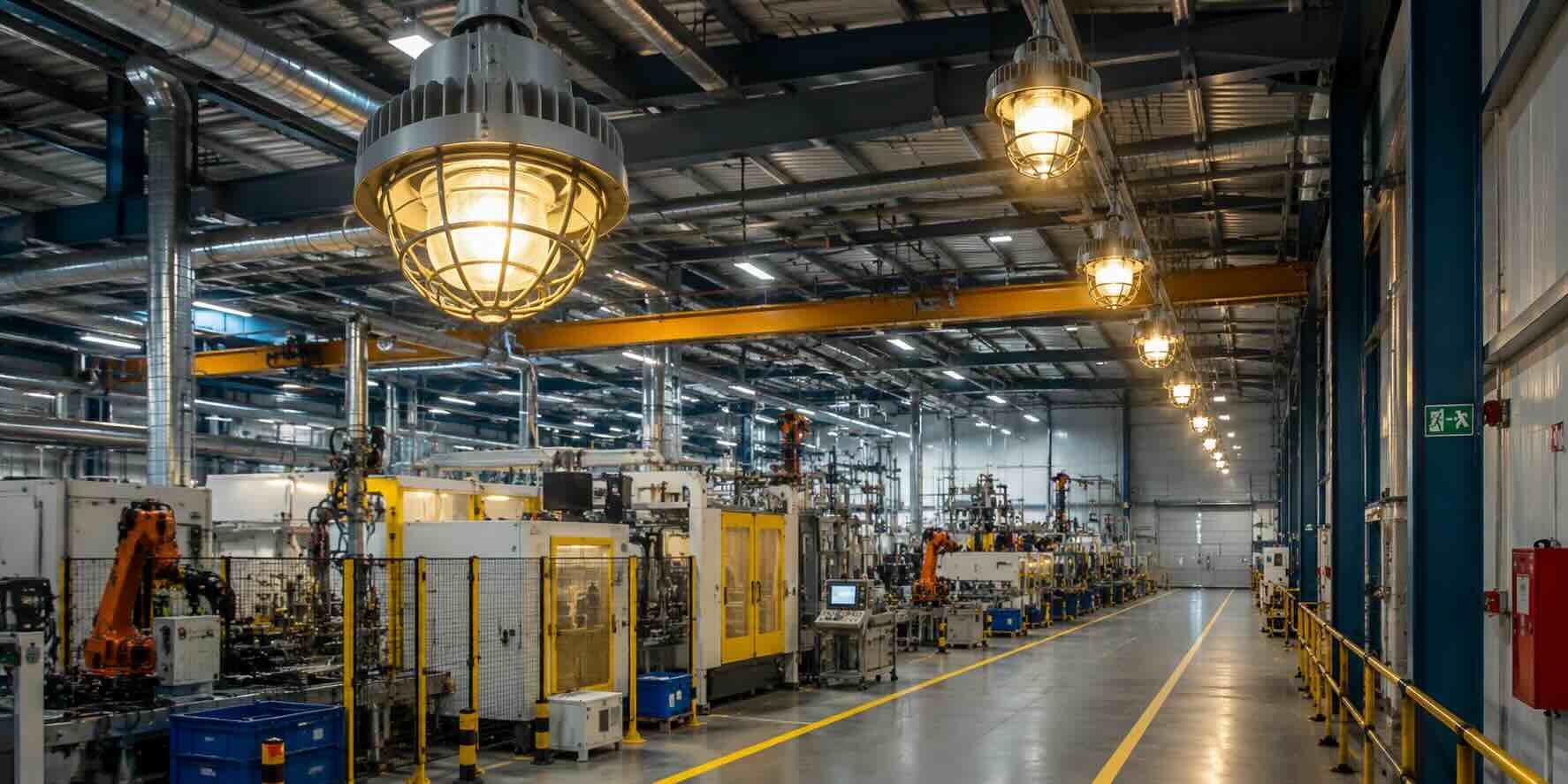

Patlayıcı ortam bulunan alanlarda sıradan aydınlatma armatürleri ciddi risk oluşturabilir. Elektriksel ark, sıcak yüzey veya arızalı bağlantılar patlayıcı atmosferi tutuşturabilir. Bu nedenle zone sınıfına uygun exproof aydınlatma ürünleri kullanmak kritik öneme sahiptir.
Propazar’da patlayıcı ortamlar için kullanılabilecek ürünleri incelemek için Exproof Aydınlatma Ürünleri kategorisini ziyaret edebilirsiniz.
Ürünün hangi zone için uygun olduğu, gaz / toz ortamına göre işaretlemesi, sıcaklık sınıfı, IP koruması, montaj şartları ve sertifika bilgileri mutlaka kontrol edilmelidir. Zone 2 için uygun bir ürünün Zone 1’de kullanılması güvenli kabul edilmez.
Patlamadan Korunma Dokümanı bir kez hazırlanıp rafa kaldırılacak bir evrak değildir. İş yerindeki proses, ekipman, kimyasal, havalandırma, yerleşim, üretim kapasitesi veya organizasyonda önemli değişiklik olduğunda güncellenmelidir.
Patlamadan korunma; doğru risk analizi, doğru zone sınıflandırması, uygun ATEX / exproof ekipman seçimi, düzenli bakım, çalışan eğitimi ve sürekli kontrol gerektiren bütüncül bir iş güvenliği yaklaşımıdır.
Patlamadan Korunma Dokümanı ise bu sistemin yazılı omurgasıdır. İş yerinde patlayıcı ortam oluşma ihtimali varsa, sadece yasal yükümlülük açısından değil; çalışan güvenliği, tesis sürekliliği ve olası büyük kayıpların önlenmesi açısından da profesyonel şekilde hazırlanmalıdır.
Patlayıcı ortamlar için aydınlatma, el feneri, projektör ve benzeri ürünlerde doğru seçim; alanın zone sınıfına ve ekipman sertifikasına göre yapılmalıdır.
Exproof Aydınlatma Ürünlerini İncelePatlayıcı ortam oluşma ihtimali bulunan iş yerlerinde Patlamadan Korunma Dokümanı hazırlanması gerekir. Bu doküman, patlama risklerinin belirlenmesi ve alınacak önlemlerin yazılı hale getirilmesi için hazırlanır.
Sorumluluk işverendedir. Ancak dokümanın teknik olarak doğru hazırlanması için iş güvenliği, proses, kimya, elektrik, mekanik ve ATEX / exproof konularında yetkin kişilerden destek alınmalıdır.
Tam olarak aynı değildir. ATEX, patlayıcı ortam ekipmanlarının uygunluk yaklaşımıdır. Exproof ise patlamaya karşı korumalı ekipmanları tanımlamak için kullanılan pratik ifadedir.
Zone 1’de patlayıcı ortam normal çalışma sırasında ara sıra oluşabilir. Zone 2’de ise normal çalışmada beklenmez; oluşursa kısa süreli olur. Bu nedenle Zone 1 daha yüksek riskli kabul edilir.
Zone 20, 21 ve 22 yanıcı toz bulunan alanlar için kullanılan sınıflandırmalardır. Zone 20 en yüksek riskli, Zone 22 ise daha düşük / kısa süreli riskli alanları ifade eder.
Hayır. Ürünün zone sınıfı, gaz / toz uygunluğu, sıcaklık sınıfı, sertifika işaretlemesi ve kullanım şartları kontrol edilmelidir. Yanlış ürün seçimi ciddi patlama riski oluşturabilir.
